Обеспечение тихого и плотного закрытия створки требует установки специального гидравлического устройства. Правильный монтаж гарантирует сохранение тепла в помещении и защищает замки от ударных нагрузок. Перед началом работ необходимо определить тип конструкции. Входная металлическая или межкомнатная деревянная конструкция требуют разного подхода к выбору усилия пружины. На рынке представлены устройства разных типов: накладной и скрытый варианты. Первый тип устанавливается проще всего‚ поэтому его чаще всего монтируют своими руками. Основной механизм представляет собой герметичный корпус‚ внутри которого находится пружина и масло. При открывании створки пружина сжимается‚ а при отпускании — плавно разжимается‚ перекачивая масло через специальные каналы. Ширина и масса створки напрямую определяют необходимый класс устройства по европейскому стандарту EN. Игнорирование этих параметров приведет к быстрому выходу из строя гидравлики или невозможности комфортно пользоваться входом. Для корректной работы также важен температурный режим эксплуатации‚ особенно если устройство ставится на уличную сторону. Зимой масло густеет‚ летом становится более текучим‚ что требует сезонного обслуживания. Внимательное изучение документации до начала сверления отверстий сэкономит время и предотвратит порчу облицовки.
Подготовка к проведению работ и выбор оснастки
Для качественного выполнения задачи потребуеться заранее подготовить рабочее место и собрать нужный инструмент. Пошаговая инструкция всегда начинается с проверки комплектации купленного изделия. В стандартной коробке находятся: сам корпус‚ рычаг (он же тяга или штанга)‚ крепеж‚ бумажный полномасштабный чертеж и паспорт изделия. Чтобы установить конструкцию без перекосов‚ мастеру потребуется дрель‚ аккумуляторный шуруповерт‚ подходящее по диаметру сверло по металлу или дереву. Разметка выполняется карандашом или маркером. Для закручивания крепежных элементов нужны качественные биты или отвертки. Также понадобится рулетка и строительный уровень для проверки горизонталей. В качестве крепежа обычно выступают саморезы‚ поставляемые в комплекте‚ однако для тонкостенного металла могут потребоваться специальные вытяжные заклепки. Важно помнить‚ что полотно и коробка должны быть ровными‚ а петли, смазаны и отрегулированы‚ чтобы исключить трение створки о косяк. Если дверь провисла‚ никакой гидравлический помощник не сможет плотно прижать ее к уплотнителю. Надежное крепление элементов, залог долговечности системы. Слабо затянутые метизы со временем разобьют посадочные места‚ и устройство начнет болтаться.
Зависимость параметров устройства от габаритов проема
Ниже представлены стандарты EN 1154‚ помогающие подобрать оптимальный вариант под конкретные физические характеристики.
| Категория (стандарт EN) | Максимальная ширина (мм) | Предельный вес (кг) |
|---|---|---|
| EN 2 | 850 | 40 |
| EN 3 | 950 | 60 |
| EN 4 | 1100 | 80 |
| EN 5 | 1250 | 100 |
Пошаговый процесс фиксации элементов

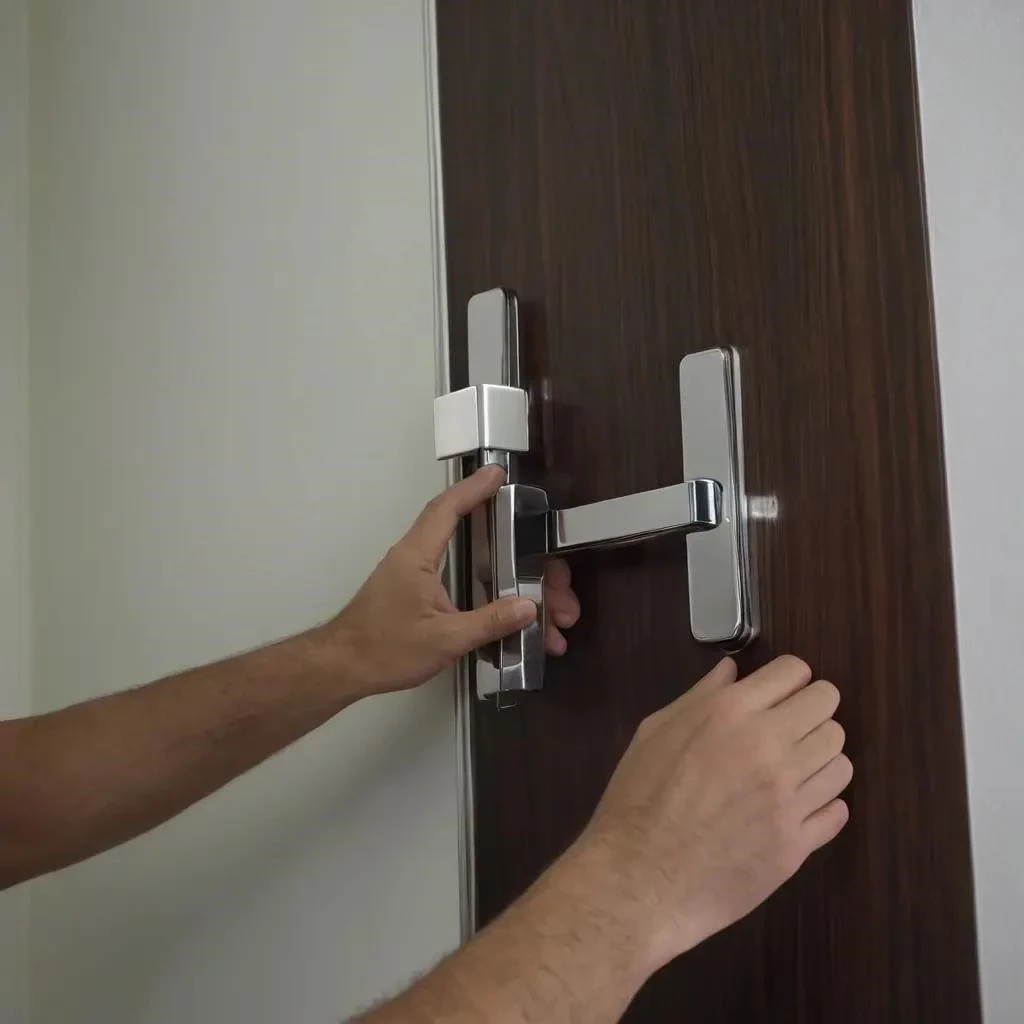

Схема установки предусматривает два основных варианта: стандартный (устройство на створке‚ система рычагов на раме) и верхний (наоборот). Выбор зависит от направления открывания — внутрь или наружу помещения. Сначала берется бумажный шаблон для разметки и приклеивается малярным скотчем на выбранную поверхность со стороны петель. Бумага должна плотно прилегать к углам. Точно по отметкам на бумаге накерниваются будущие центры отверстий. Затем берется дрель и аккуратно высверливаются посадочные места. Важно не просверлить створку насквозь‚ если это не предусмотрено технологией. После подготовки отверстий шаблон удаляется. Следующим шагом идет фиксация главного блока. Корпус прикручивается так‚ чтобы регулировочные винты «смотрели» в сторону навесов. Далее устанавливается рычаг. Неразъемная часть тяги крепится к шпинделю главного блока и затягивается гаечным ключом или винтом. Ответная часть штанги крепится на дверной раме. Затем две части рычага соединяются между собой в шарнире. Длина тяги регулируется так‚ чтобы в закрытом положении она была строго перпендикулярна плоскости проема. Такая геометрия обеспечивает правильное усилие пружины в момент закрытия защелки. Угол открывания также задается положением базы относительно навесов.
Тонкости гидравлической калибровки
Настройка системы проводится после полного завершения механических работ. Регулировка осуществляется вращением специальных винтов на торце или лицевой панели блока. Первый клапан отвечает за основной ход створки, скорость закрывания в диапазоне от 180 до 15 градусов. Второй винт контролирует дохлоп (он же прихлоп), участок от 15 градусов до полного захлопывания. Вращение винтов по часовой стрелке замедляет движение‚ против часовой, ускоряет. Изменять положение винтов нужно предельно аккуратно‚ буквально на четверть оборота за один раз‚ постоянно проверяя результат. Чрезмерное выкручивание клапана приведет к вытеканию гидравлической жидкости‚ после чего устройство придется выбросить. Если в подъезде часто бывают сквозняки‚ скорость на последнем этапе нужно немного увеличить‚ чтобы преодолеть сопротивление воздуха. В некоторых продвинутых моделях присутствует функция ветрового тормоза (backcheck) и фиксация в открытом положении. Тормоз предотвращает резкое распахивание створки от порыва ветра‚ защищая откосы и само изделие от удара. Фиксатор удобен при необходимости занести мебель или проветрить помещение.
Рекомендации практика по обслуживанию
- Проводите сезонную калибровку клапанов дважды в год: осенью и весной. Изменение вязкости масла требует корректировки пропускных каналов.
- Никогда не помогайте створке закрыться быстрее‚ толкая ее рукой. Это создает избыточное давление внутри цилиндра и выдавливает сальники.
- Не подпирайте открытую створку кирпичами или клиньями‚ если устройство не оснащено функцией встроенного фиксатора.
- Периодически проверяйте крепеж. Если саморезы ослабли‚ выкрутите их‚ добавьте в отверстия немного эпоксидного клея и закрутите обратно.
- Смазывайте шарнир локтевой тяги любой густой смазкой (например‚ литолом) раз в год для предотвращения скрипов и износа металла.
Ответы на частые затруднения в процессе эксплуатации
Почему створка закрывается рывками?
Чаще всего причина кроется не в гидравлике‚ а в геометрии проема. Проверьте петли — возможно‚ они износились или не смазаны. Также проблема возникает‚ если локтевая тяга установлена не под прямым углом к раме‚ из-за чего нарушается кинематика движения. Решение: отрегулировать длину тяги и смазать навесы.
Из-под винтов начало капать масло‚ что делать?
Утечка рабочей жидкости свидетельствует о нарушении герметичности уплотнительных колец. Часто это происходит из-за грубого физического воздействия (попытки принудительно закрыть проход) или полного выкручивания регулировочных клапанов. К сожалению‚ механизм является неремонтопригодным. Потребуется полный демонтаж испорченного блока и установка нового.
Дверь не закрывается до конца‚ остается щель.
Не хватает усилия на финальном отрезке траектории. Необходимо немного выкрутить (против часовой стрелки) винт‚ отвечающий за прихлоп. Если это не помогает‚ возможно‚ створка трется о напольное покрытие‚ или уплотнительная резинка слишком жесткая. Убедитесь‚ что ничто не мешает свободному ходу на последних 15 градусах траектории.
