Обеспечение безопасности частного дома является комплексной задачей, где каждый элемент играет свою роль. Одним из первых и наиболее эффективных рубежей обороны становится охранная сигнализация, а её ключевым компонентом — датчик открытия на окнах и дверях. Эти устройства, также известные как извещатель магнитоконтактный или СМК, служат для немедленного оповещения о попытке несанкционированного проникновения. Установка таких датчиков не требует специальных навыков и может быть выполнена своими руками, что значительно снижает общие затраты на создание полноценной охранной системы. Правильный монтаж гарантирует надежную работу и своевременную реакцию системы на угрозу, повышая общую безопасность жилища. В основе работы устройства лежит простой и надежный элемент — геркон.
Принцип работы и типы извещателей
В основе любого магнитоконтактного извещателя лежит пара элементов: основной блок с герметичным контактом (геркон) и ответная часть с постоянным магнитом. Геркон представляет собой миниатюрную стеклянную колбу, внутри которой находятся два ферромагнитных контакта. В нормальном состоянии, когда створка окна закрыта, магнит находится в непосредственной близости от геркона, и его магнитное поле замыкает контакты. Как только створка открывается, магнит удаляется, поле ослабевает, и контакты размыкаются. Это изменение состояния регистрируется, и сигнал тревоги передается на блок управления охранной системы по проводам или радиоканалу. Существует два основных типа таких устройств: проводной извещатель и беспроводной датчик. Выбор между ними зависит от особенностей объекта, бюджета и требований к эстетике. Также датчики различаются по типу установки: накладной монтаж является самым распространенным, в то время как скрытая установка обеспечивает максимальную незаметность.
Проводные и беспроводные решения: что выбрать?
Чтобы сделать осознанный выбор между проводными и беспроводными системами, стоит сравнить их ключевые характеристики. Каждый тип имеет свои сильные и слабые стороны, влияющие на стоимость, надежность и сложность установки.
| Характеристика | Проводной извещатель (СМК) | Беспроводной датчик |
|---|---|---|
| Надежность и стабильность | Высокая. Сигнал передается по физической линии (шлейф), не подвержен радиопомехам. Не требует замены элементов питания. | Зависит от качества радиоканала и уровня помех. Требуется периодическая замена батареек (раз в 1-3 года). |
| Сложность монтажа | Средняя. Требуется прокладка кабелей (слаботочка) от каждого датчика до блока управления, что может быть трудоемко, особенно в готовом интерьере. | Низкая. Крепление осуществляется на двусторонний скотч или саморезы без необходимости прокладки проводов. |
| Стоимость | Низкая стоимость самого датчика, но могут быть затраты на кабель и монтажные работы. | Более высокая стоимость датчика из-за наличия радиомодуля и элемента питания. |
| Эстетика и гибкость | Менее эстетично из-за видимых проводов, если не выполнена скрытая установка на этапе ремонта. | Эстетично. Датчик можно легко перенести на другое место без повреждения отделки. Идеально для систем умный дом. |
Подготовка к монтажу: инструменты и выбор места
Перед началом работ необходимо тщательно подготовиться. Правильный выбор места установки и наличие нужных инструментов — залог успешного монтажа. Датчик устанавливается парой: основной блок на неподвижную часть конструкции — оконная рама, а магнит — на подвижную створку. Важно разместить их так, чтобы в закрытом положении они находились друг напротив друга с минимальным зазором. Для пластиковые окна (ПВХ) оптимальным местом является верхняя часть рамы и створки, где они менее заметны и защищены от случайных повреждений. На деревянные окна установка аналогична. Важно убедиться, что элементы не будут мешать полному закрытию или открытию окна. Заранее определите трассу для прокладки проводов, если вы выбрали проводной извещатель.
Необходимый арсенал для установки
- Датчики открытия: необходимое количество в соответствии с числом окон.
- Крепежные элементы: обычно в комплекте идут саморезы и полоски качественного двустороннего скотча.
- Инструменты: отвертка, шуруповерт с тонким сверлом (особенно актуально для ПВХ профиля, чтобы избежать его растрескивания), карандаш, рулетка.
- Провод: для проводных систем потребуется сигнальный кабель (например, КСПВ 2х0.5).
- Тестер или мультиметр: необходим для проверки целостности цепи и правильности подключения.
Пошаговая инструкция по установке СМК

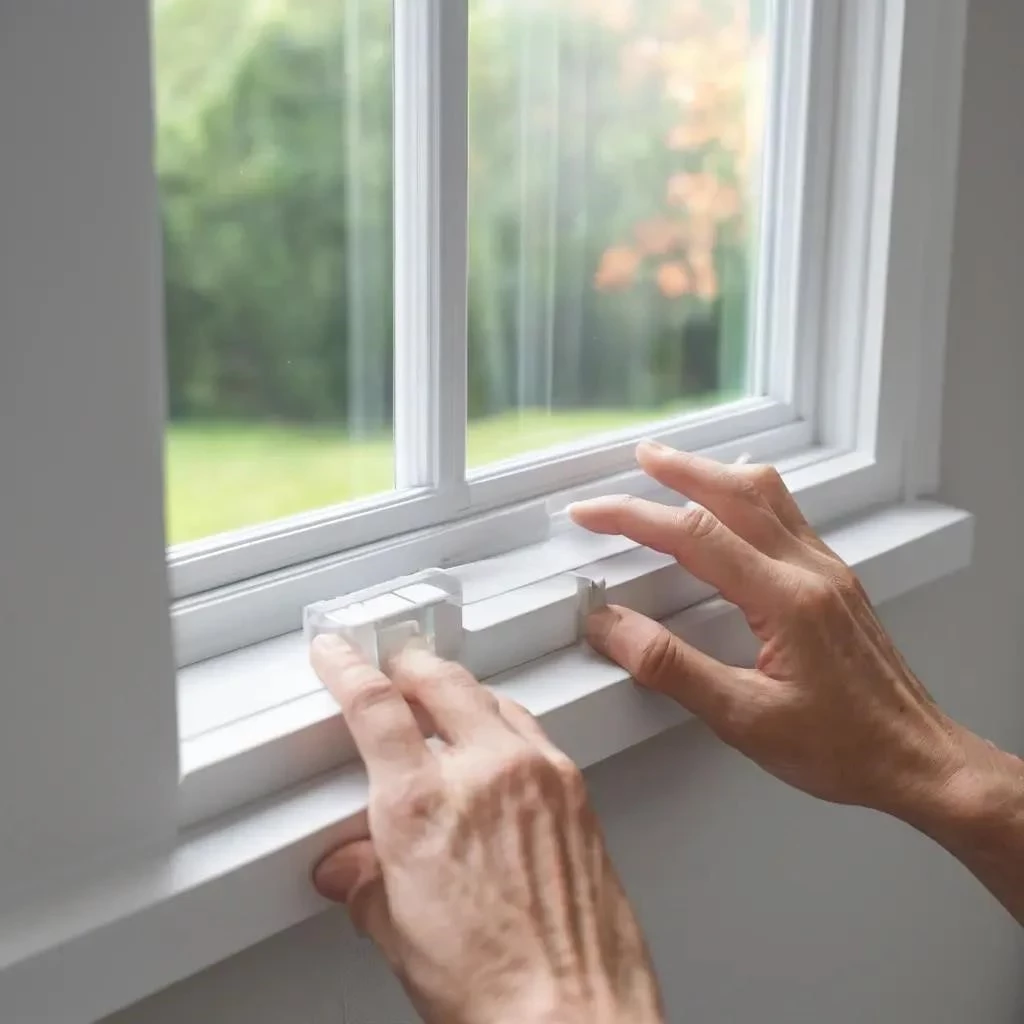

Процесс установки интуитивно понятен, но требует аккуратности. Сначала необходимо обезжирить поверхности оконной рамы и створки в предполагаемых местах крепления. Приложите обе части датчика друг к другу и к месту установки, чтобы убедиться в правильности их расположения и проверить, что зазор в закрытом состоянии окна будет минимальным (обычно до 10-15 мм). Карандашом отметьте места для сверления отверстий. Если используется двусторонний скотч, просто снимите защитную пленку и плотно прижмите элементы к поверхности на 20-30 секунд. Этот метод подходит для легких беспроводных моделей. Для большей надежности, особенно для проводных датчиков или на деревянных поверхностях, рекомендуется использовать саморезы. Аккуратно просверлите направляющие отверстия и зафиксируйте корпуса датчика и магнита. При работе с пластиковыми окнами важно не просверлить профиль насквозь.
Для проводных систем следующим шагом будет подключение. Схема подключения предельно проста: два провода от шлейфа охранной сигнализации подключаются к клеммам геркона. Полярность значения не имеет. Провода аккуратно укладываются в кабель-канал или закрепляются скобами вдоль рамы до распределительной коробки или напрямую к блок управления. Если вы устанавливаете беспроводной датчик, после физического крепления его необходимо «прописать» или зарегистрировать в вашей охранной системе или системе умный дом согласно инструкции производителя. Обычно это сводится к переводу системы в режим добавления устройств и активации датчика (например, снятием крышки или нажатием кнопки).
Проверка срабатывания и финальная настройка
После того как монтаж завершен, обязательным этапом является проверка срабатывания. Это финальный шаг, подтверждающий корректность установки и работоспособность системы защиты от взлома. Для проводного датчика самый надежный способ — использовать мультиметр или тестер в режиме «прозвонки» (измерения сопротивления). Подключите щупы к клеммам датчика на стороне блока управления. При закрытом окне прибор должен показывать короткое замыкание (сопротивление близко к нулю). Откройте створку на пару сантиметров, прибор должен показать обрыв цепи. Это свидетельствует о том, что геркон и магнит работают корректно. Для беспроводного датчика проверка еще проще: поставьте систему на охрану (в тестовом режиме) и откройте окно. Система должна немедленно выдать сигнал тревоги. Повторите процедуру для каждого установленного датчика, чтобы убедиться в надежности всей охранной системы. Если датчик не срабатывает, проверьте зазор — возможно, он слишком велик, и потребуется немного сместить магнит или геркон.
Советы мастера и ответы на вопросы
- Что делать, если зазор между рамой и створкой слишком большой?
Если стандартного расстояния не хватает, используйте пластиковые проставки, которые часто идут в комплекте с датчиками, чтобы приподнять одну из частей. Также существуют модели СМК с увеличенным порогом срабатывания.
- Можно ли выполнить скрытую установку в ПВХ-окно?
Да, для этого существуют специальные врезные (цилиндрические) датчики. Скрытая установка требует сверления отверстий в профиле рамы и створки, куда утапливаются корпуса геркона и магнита. Это более сложная работа, требующая точности и понимания внутреннего устройства оконного профиля.
- Почему проводной датчик постоянно показывает обрыв (тревогу)?
Наиболее частые причины: обрыв провода в шлейфе, плохое соединение на клеммах, неисправность самого геркона или слишком большой зазор между частями датчика даже при закрытом окне. Проверьте всю цепь с помощью тестера.
- Влияет ли установка датчиков на гарантию на пластиковые окна?
Крепление на двусторонний скотч никак не влияет. При использовании саморезов формально вы нарушаете целостность профиля. Однако на практике, если крепление выполнено аккуратно в неосновных камерах профиля, производители окон редко предъявляют претензии.
