Установка автоматики на распашные ворота своими руками

Монтаж автоматических систем делает использование въездной группы комфортным и безопасным․ Владельцу участка больше не нужно выходить из машины под дождем или снегом․ Электропривод берет на себя всю физическую работу․ Установить оборудование можно своими руками, если следовать техническим регламентам и понимать базовые принципы работы электротехники․ Для успешного результата потребуется правильный выбор механизма, точная схема подключения и соблюдение последовательности действий․

Выбор механизма: линейная или рычажная система

Перед тем как начать монтаж, необходимо определить подходящий тип оборудования․ Выбор зависит от геометрии проема и характеристик конструкции․ Рынок предлагает два основных варианта механизмов․ Линейный привод работает за счет удлинения штока по принципу червячной передачи или гидроцилиндра․ Рычажный привод использует принцип локтя и подходит для широких колонн․ Оба варианта надежны, но имеют разные технические требования к месту установки․

Сравнение типов механизмов

Оценка параметров въездной группы

Автоматика подбирается строго под физические параметры ограждения․ Ключевые показатели — вес ворот и ширина створки․ Механизм всегда покупают с запасом мощности около 30-40%․ Если конструкция сплошная, учитывается ветровая нагрузка․ При сильных порывах ветра давление на плоскость возрастает многократно, что может вывести из строя слабый мотор․ Опорные столбы должны быть прочными․ Кирпичные или бетонные колонны требуют подготовки․ Если столбы металлические, металл должен иметь толщину не менее 3 мм, иначе стенка деформируется под тяговым усилием․

Подготовительные работы и крепление деталей

Правильная геометрия — залог долгой работы системы․ Створка должна двигаться плавно, без рывков․ Петли смазывают, проверяют шарниры на отсутствие люфта․ Если ворота перекошены, автоматику ставить нельзя․ Сначала выравнивают конструкцию․

• Разметка․ Определите места, где будет установлен монтажный кронштейн на столбе и на раме․
• Установка базы․ Если столбы кирпичные, используются закладные детали․ К ним приваривают стальную пластину․
• Фиксация․ Применяется сварка или надежный крепеж (анкерные болты)․ Сварные швы зачищают и грунтуют․
• Прокладка кабельных трасс․ Электрический кабель укладывают в ПНД гофру под землей на глубине 50-70 см․ Проводка выводится к местам крепления моторов, блока управления и аксессуаров․

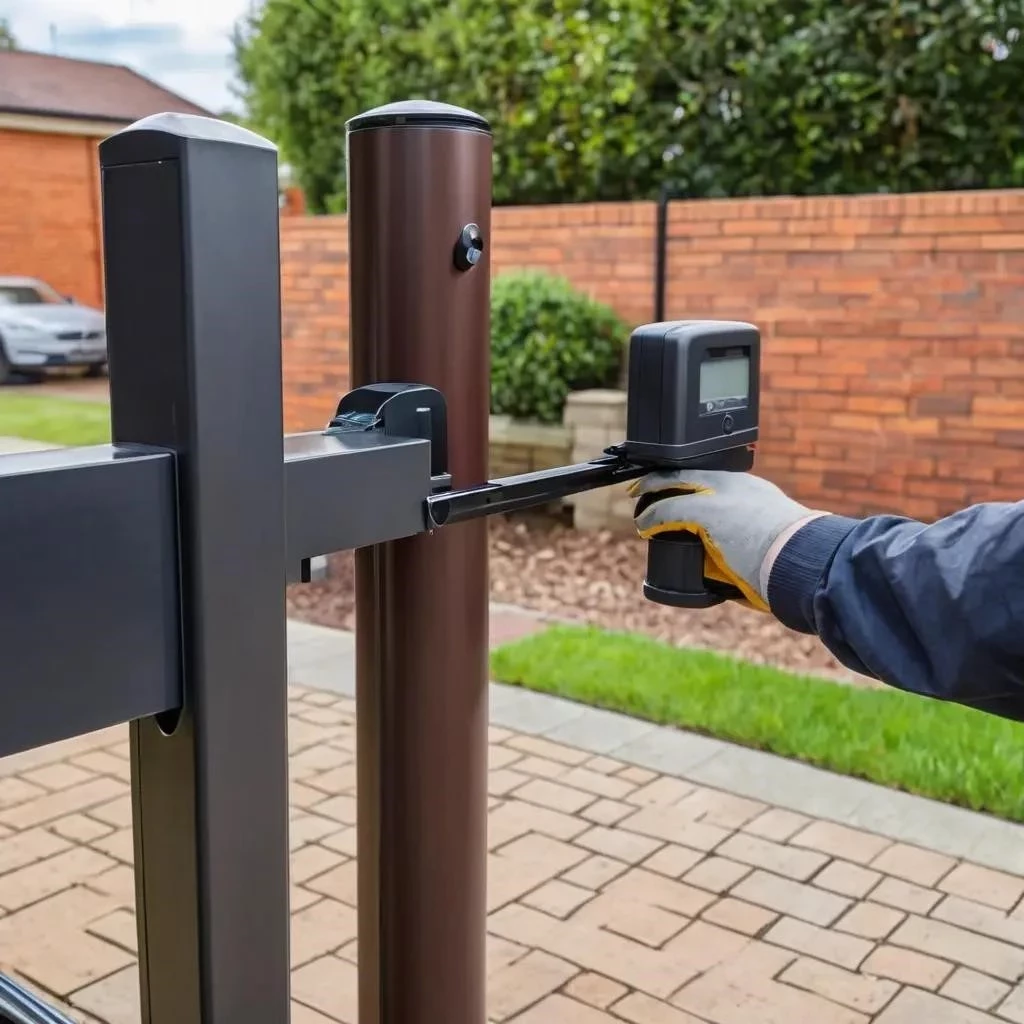

Механизм крепится к кронштейнам с помощью штифтов․ Необходимо учитывать направление движения․ Существует открывание наружу и открывание внутрь двора․ От этого зависят точки крепления кронштейнов․ Инструкция по установке всегда содержит точные чертежи для обоих вариантов․ Строго соблюдайте указанные миллиметры расстояний․

Подключение электроники и аксессуаров

Центр системы — блок управления․ К нему сводятся все провода․ Плата отвечает за логику работы․ К ней подключается радиоприемник, который принимает сигнал, когда пользователь нажимает на пульт ДУ (радиобрелок)․ Для увеличения радиуса действия сигнала на столб выводится антенна․

Безопасность людей и автомобилей обеспечивают периферийные устройства․ Фотоэлементы (оптические датчики) монтируются в створе проема․ Если луч между ними прерывается, блок управления останавливает моторы или включает реверс․ Сигнальная лампа мигает во время движения створок, предупреждая окружающих о работе механизма․

Настройка и программирование системы

После механической фиксации и подачи питания начинается настройка платы․ Программирование определяет сценарии работы: автоматическое закрытие, режим калитки, задержка второй створки․ Важный этап — регулировка хода и установка крайних точек․ Для этого используются механические упоры или концевые выключатели внутри моторов․ Плата запоминает время работы двигателей и точки остановки, чтобы не создавать излишнее давление на конструкцию в закрытом положении․

Рекомендации от опытных монтажников

Никогда не экономьте на сечении кабеля․ Используйте провода по ГОСТу, особенно для питания двигателей на 220В․ Если привод работает от 24В, падение напряжения на тонком длинном проводе приведет к потере мощности․ Всегда устанавливайте механические упоры на открытие и закрытие, даже если моторы имеют встроенные концевики․ Упоры снимают ветровую и механическую нагрузку с редуктора, продлевая срок службы оборудования в несколько раз․ Места соединений проводов изолируйте термоусадочными трубками с клеевым слоем, чтобы исключить попадание влаги и окисление контактов․

Справочник домовладельца по эксплуатации

Что делать, если пропало электричество?
В каждом механизме предусмотрена система аварийной разблокировки․ В комплекте идет специальный ключ․ Вставьте его в личинку на корпусе мотора, поверните, и вы сможете открыть проезд вручную․

Почему створки не закрываются, хотя мотор гудит?
Проверьте фотоэлементы․ Часто на линзу попадает грязь, снег или садится насекомое․ Протрите оптику сухой салфеткой․ Также убедитесь, что между датчиками нет препятствий․

Можно ли добавить новые пульты позже?
Да․ Радиоприемники поддерживают запись от десятков до сотен брелоков․ Процесс записи нового пульта занимает минуту и описан в инструкции к вашей автоматике․
