Самостоятельный монтаж оборудования для связи с посетителями требует технической подготовки и соблюдения регламентов. Домофонная система многоквартирного здания представляет собой сложный комплекс‚ объединяющий запорные механизмы и электронные компоненты. Перед началом работ инициативной группе необходимо получить согласие жильцов. Затем в известность ставится управляющая компания. Если дом уже обслуживает сторонняя домофонная компания‚ потребуется согласовать интеграцию нового оборудования в существующую сеть.
Современная система контроля доступа делится на два основных типа: цифровой и координатный. Выбор стандарта зависит от того‚ какая магистраль уже проложена в здании. Цифровые модели требуют меньше проводов‚ но стоят дороже. Координатные системы дешевле‚ однако к каждой квартире тянется отдельный провод. В обоих случаях входная группа оснащается надежными запорными механизмами. Безопасность жильцов напрямую зависит от качества сборки и настройки всех узлов.
Оснащение мастера и расходные материалы
Для выполнения задачи потребуется специализированный инструмент. Базовый набор включает перфоратор для бурения стен‚ отвертки‚ кусачки и мультиметр для проверки цепей. Надежный крепеж обеспечивают качественные дюбели и саморезы. Места соединений изолирует термоусадка или плотная изолента. Помимо этого‚ мастеру понадобятся следующие компоненты:
- Вызывная панель с антивандальным корпусом.
- Блок питания‚ обеспечивающий напряжение 12В.
- Электромагнитный замок или врезная электрозащелка.
- Контроллер управления доступом и кнопка выхода.
- Абонентское устройство (внутриквартирная трубка).
- Коммутатор для распределения сигнала (для координатных сетей).
Расходные материалы включают кабель. Чаще всего применяется витая пара (UTP) или медный двужильный провод. Для защиты проводки от повреждений используется пластиковая гофра‚ а внутри помещений — эстетичный кабель-канал.
Порядок выполнения работ
Монтаж начинается с установки уличного блока. Входная дверь служит основанием для крепления магнита‚ а на стену рядом монтируется кронштейн для панели вызова. Прокладка кабеля ведется от двери внутрь здания. Слаботочка не должна пересекаться с силовыми линиями вплотную. Провода заводятся в распределительный слаботочный щит на первом этаже. Если такого нет‚ используется стандартный электрический щиток‚ где выделяется отдельная секция.

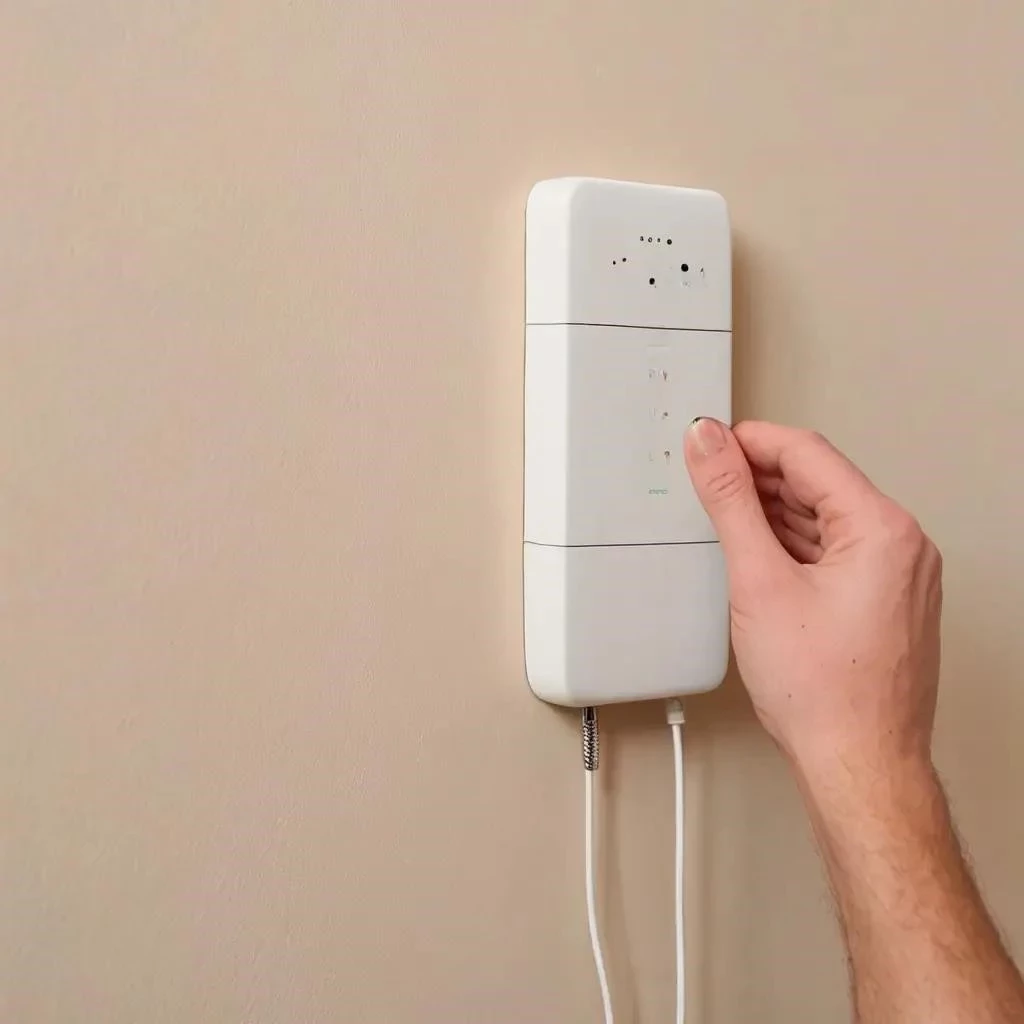

Магистраль поднимаеться вертикально на каждый этаж. Штробление стен в готовом подъезде применяется редко из-за пыли и шума‚ поэтому кабель прячут в накладные короба. От этажного щита линия заводится прямо в прихожую‚ где находится нужная квартира. Внутри помещения переговорное устройство крепится на стену рядом с дверью.
Подключение узлов выполняется строго по инструкции производителя. Электрическая схема всегда прилагается к оборудованию. Важно следить за тем‚ чтобы соблюдалась полярность. Контакты тщательно зачищаются. Простая скрутка со временем окисляется‚ поэтому пайка обеспечивает более долговечный результат. Для соединения многожильных проводов также удобно применять пружинные клеммы.
Спецификация соединительных линий
| Участок цепи | Тип проводника | Назначение |
|---|---|---|
| Улица — Щиток | Витая пара для наружной прокладки | Передача аудиосигнала и данных ключей |
| Блок питания, Замок | ШВВП 2х0.75 | Подача напряжения на магнит |
| Щиток — Квартира | Двужильный провод (КСПВ) | Связь коммутатора и трубки |
Практическая рекомендация инженера
До того как финально закрепить все блоки‚ соберите систему «на столе» или подключите базовые элементы на черновых скрутках. Тщательная маркировка каждого провода сэкономит часы времени при поиске неисправностей. После сборки схемы обязательно проводится настройка звука. Отрегулируйте громкость микрофона и динамика на панели так‚ чтобы вызов проходил без свиста и помех.
Диагностика неполадок при запуске
Оборудование не реагирует на ключи. Проверьте контроллер и наличие питания 12В. Мультиметр должен показывать стабильное напряжение на выходе блока питания.
Нет связи с квартирой. Осмотрите коммутатор и соединения на этаже. Убедитесь‚ что трубка подключена правильно‚ а полярность не перепутана (особенно критично для координатных систем).
Дверь не магнитится. Проверьте целостность силового кабеля и прилегание ответной планки магнита. Замок не будет держать‚ если планка установлена криво или на нее не подается ток.
